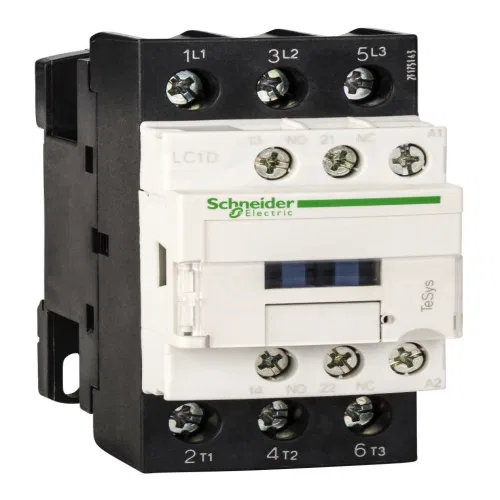

Контактор Schneider Electric TeSys LC1D 3P 32 А 440/380 В AC LC1D32Q7 (ШНАЙДЕР)

Основная информация о LC1D32Q7

Контактор Schneider Electric TeSys LC1D 3P 32 А 440/380 В AC LC1D32Q7 предназначен для коммутации электрических цепей в составе систем управления. Устройство рассчитано на номинальный рабочий ток силовой части до 32 А в режиме AC-3 при 400 В, а также поддерживает коммутацию в режимах AC-3 и AC-4.

Подключение силовой электрической цепи выполняется винтовым соединением. Цепь управления работает от переменного напряжения 380 В при частоте 50 Гц (AC). Вспомогательная контактная группа включает 1 нормально замкнутый (НЗ) контакт и 1 нормально разомкнутый (НО) контакт; силовых нормально разомкнутых контактов предусмотрено 3.

Ключевые особенности

• 3 силовых полюса: 3 нормально разомкнутых силовых контакта
• Номинальный рабочий ток: 32 А (AC-3, 400 В)
• Номинальная коммутируемая мощность: 15 кВт (AC-3, 400 В)
• Напряжение управления: 380 В AC, 50 Гц
• Подключение силовой цепи: винтовое соединение

Где применяется

Контактор применяют в шкафах управления и пусковых схемах для включения и отключения нагрузок в цепях переменного тока при соответствующих режимах коммутации AC-3/AC-4 и напряжении управления 380 В.
